 Admotec 1X-VR レゾルバー Rotasyn スイス製 EC ・米国 両特許 取得
JIS Q 9100: 2009, EN9100:2009, AS9100 Rev.c,  ISO 9001:2008

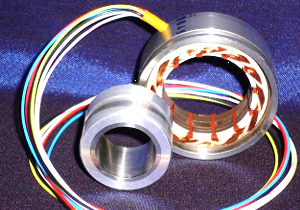

Admotec 東京事務所 トップの画像の 左 3個の 部品は 磁気式 ローターリー エンコーダー キット
中央 1個は ハウジング型 レゾルバー、 右 6組は リング型 標準 レゾルバー

    ヨーロッパ最大の 航空機メーカー エアバスで 10年以上 継続して 使われている レゾルバーです。

高速回転する ローター側のコイルを 金属製磁性材料に 替えて、コイル数を 6組から3組に 減らし、 信頼性を倍増 しました。
従って 下記の様な 厳しい用途に 使われています。
  用途    厳しい用途・環境での回転制御
VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ
航空・宇宙 レーシング カー 電気自動車 潜水艇・潜水艦

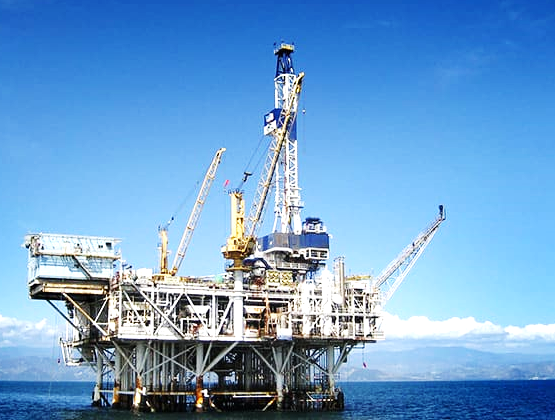

VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ 深海艇 ロボット 石油掘削 原子力発電
Rotasyn は 機能的には ポール ペアー1X BRX 型に 相当しますが、ローターは 巻線ではなく 金属軟磁性材を使った 金属一体部品で 出来ています。  従って非常に 堅牢です。
リング型では 条件により
(1) 標準仕様: 稼動温度 範囲  -40℃ 〜 +175℃
(2) 高温仕様: 稼動温度 範囲  -196℃ 〜 +220℃
ハウジング型では 条件により
(1) 標準仕様: 稼動温度 範囲  -40℃ 〜 +150℃
(2) 高温仕様: 稼動温度 範囲  -60℃ 〜 +230℃
多速型では   稼動温度 範囲  -200℃ 〜 +250℃


 Admotec.Tokyo, VRレゾルバー
各顧客の 使用条件に合わせた 特別仕様にも 対応致します。

 Admotec1X - VR レゾルバー

VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ

1X : 2 モーター を 含む 2, 4, 6, 8, . . . . n 極 と 全ての モーター極数 に 対応

Rotasyn は 他社製とは 異なり、ローターは 積層電磁鋼板ではなく、左の図の様に 金属磁性材 を 非磁性金属 の間に 斜めに 挿入し 一体化してあります。 回転軸に 角度を もって 取付けられた 磁性材が 回転する事により 直接 正弦波が 出力される様に なっています。
モーター回転軸 1回転 (機械角 360°) に付き (絶対角 360°X 1 ) の アブソリュート信号が 出力されます。モーターの 機械的 回転角と 出力信号の 絶対角が 一致しており、大変 使い勝手が良く 出来ています。
例えば回転軸が 1回転未満の185°だけ 回転する場合は アブソリュート185°の 信号出力が 可能です。
また コイルなしの ソリッド ローター により、機械的強度が 非常に増し、超高速回転 対応できます。 例えば サイズ 08 (φ20mm) では 従来品では 40,000 rpm までですが、Rotasyn サイズ 08 では 150,000rpm まで 対応可能です。
積層電磁鋼板製 ローター使用の VR レゾルバー(他社製)
2X 3X 4X . . . . と モーター極数により 機種が 分かれます。 他社製 レゾルバーのローターは 電磁鋼板を 積層したものです。
日本の 積層形では 1X ローター は まだ 量産化されてないと 思われます。
VR-1X レゾルバー, Admotec Tokyo, MOC_ミタカ
2X-VR: 4極モーター用
モーター軸 1回転(機械角 360°)に付き 「180°X 2」 のアブソリュート信号が 出力されます。

3X-VR: 6極モーター用
モーター軸 1回転(機械角 360°)に付き 「120°X 3」 のアブソリュート信号が 出力されます。

4X-VR: 8極モーター用
モーター軸 1回転(機械角 360°)に付き 「90°X 4」 のアブソリュート信号が 出力されます。

上記の様に 2X 3X 4X, ....などでは 対応可能な モーターは モーターの 極数に 限定されます。
さらに 回転軸が 1回転未満、例えば210°だけ回転するのを測定したい場合、210°は 180°120°90°の 何れの倍数でもないので、測定出来ません。 しかしRotasyn では 360°/回転の信号が出せるので、 210°に限らず、どんな角度でも 対応可能です。
