ｽｲｽ Admotec VR レゾルバー
Rotasyn
標準型 RO シリーズ 1X-BRX 1X-BRX型 ﾌﾞﾗｼﾚｽ ﾚｿﾞﾙﾊﾞ多摩川精機 相当  EC ・米国 両特許 取得Admotec 日本代理店： MOC_ミタカ
JIS Q 9100: 2009, EN9100:2009, AS9100 Rev.c,
ISO 9001:2008 |
 ローターに コイル 不要のため ステーターの 外径 φ20 mm |
|
ｽｲｽ Admotec 社製 レゾルバー, Rotasyn , は 左写真のように金属 磁性材が ローターに 斜めに組込まれ 回転体と 一体化 (solid) しています。 このため ローターの回転で 磁場が正弦波を描いて移動します。 Rotasyn のローターは 独特の構造を持っているため VR 型で ありながら 1X の信号出力が可能です。
この磁場移動を 感知するステーター側には Rotasyn にも 基準, サイン波, コサイン波用に 3 コイルは 必要ですが、ローター側の 1 コイル と 同軸トランスの 2 コイル は 不要で 従来品の 計６個の半分です。
また Rotasyn では コイルの被覆材は Dupont 製の Kapton が使われており、原子炉のリアクター、作動油の中 など 非常に厳しい用途にも 対応します。 以上の事から Rotasynの 信頼性は 従来品の2倍 という事が 出来ます。 |
超 高速回転 対応 ：
例えば 従来品サイズ 08 (φ20mm) では 40,000 rpm までですが、Rotasyn の サイズ 08 では 150,000 rpm まで 対応
可納です。
例えば 従来品サイズ 08 (φ20mm) では 40,000 rpm までですが、Rotasyn の サイズ 08 では 150,000 rpm まで 対応
可納です。
|
ローター内径： 表に書かれてある 標準より 小さい 径も 特注で 製造可能です。 また ( ) 内に 径が書かれてあるものは その 内径も 特注可能です。 |
標準品 ROシリーズの 特徴 と 共通仕様
|
ROシリーズは 可変 リラクタンス (VR) の ビルトイン型 レゾルバーで 測定や フィードバックの用途に使われます。 従来品のブラシレスレゾルバーと 機械的にも 電気的にも 代替可能に 設計されていますので、既存品で お困りの場合も 交換が可能です。 VR型ですが、X1出力で 軸回転 機械角306°に対し 電源入力と同時に 絶対角度の信号を出力します。 用途： 工業用タコメーター、高速スピンドル、モーター回転速度フィードバック、AC DC サーボモーター、角度測定、飛行操縦 制御装置、 航空・宇宙、油井ポンプ、原子力発電 など 非常に厳しい用途。 特徴: 非接触 設計、消耗部品なし 経年劣化 極少、堅牢な構造、耐 振動･衝撃、一体化した ローター、高速回転対応・低イナーシャ、低インピーダンス、電気ノイズの影響を受けにくい、日本製ブラシレスと同類の機能、製造中止品などの交換用に使え より高い機能と信頼性。 ﾓｰﾀｰなどの回転軸 1回転中 継目のない 360°アブソリュート信号。 |
|
ROシリーズの 共通仕様 使用温度： ROxxxx-M : -40℃ 〜 +175℃ ROxxxx-K : -196℃ 〜 +220℃ 衝撃： 20G 振動：10G (10〜500 Hz, 30分) ｽﾃｰﾀｰ/ﾛｰﾀｰ間ｷﾞｬｯﾌﾟ： ﾉﾐﾅﾙ 0.3 mm (半径) 励起周波数： 5〜50 kHz Typical, 10kHz 推奨 励起振幅： 2〜12 Vrms Typical 交換比： 0.50 V/V ±10% 信号精度： 通常±30〜40 arc-min. 最低 ±60 arc-max. ＊出荷時全数検査、全製品に精度成績表 貼付。 絶縁抵抗： 100 MΩ min. 絶縁耐力 (Hipot)： 巻線/巻線 間： 300 Vac (Min. 1分間, 50Hz) 巻線/ﾊｳｼﾞﾝｸﾞ 間： 500 Vac (Min. 1分間, 50Hz) リード線 寸法：26 AWG, リード線 長さ：300 mm
|

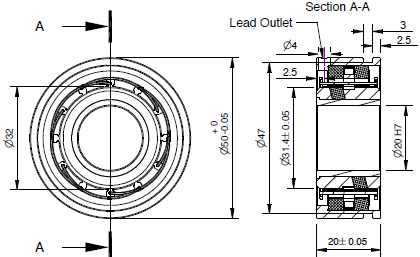

 代表機種 個別仕様 (仕様の共通部分は一覧表の右下） RO-2010 (1X-VR)
| ||||||||||||
一次 電流 電源
インピーダンス
位相変移
上下 4 グラフの 横単位は 励起周波数 (kHz)
変換比
|
|
単重： 30 grams
単重： 190 grams
単重： 300 grams
